SAP PI

PI功能很是强大，且系统很稳定。

1、什么是PI

PI = Process Integration
SAP PI是一项集成的技术和平台
    1、为sap和non-sap之间提供集成
    2、为A2A和B2B业务情景提供集成
    3、支持同步和异步通讯模式
    4、支持跨组件的业务过程管理(BPM)

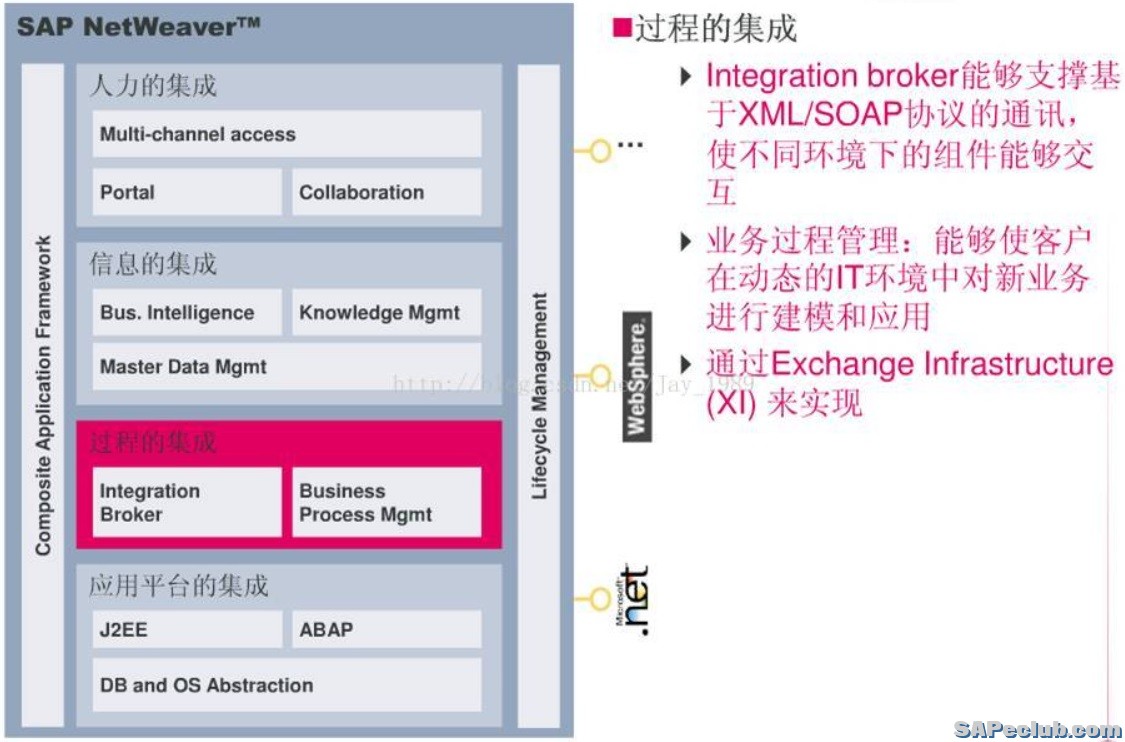

2、PI的重要性

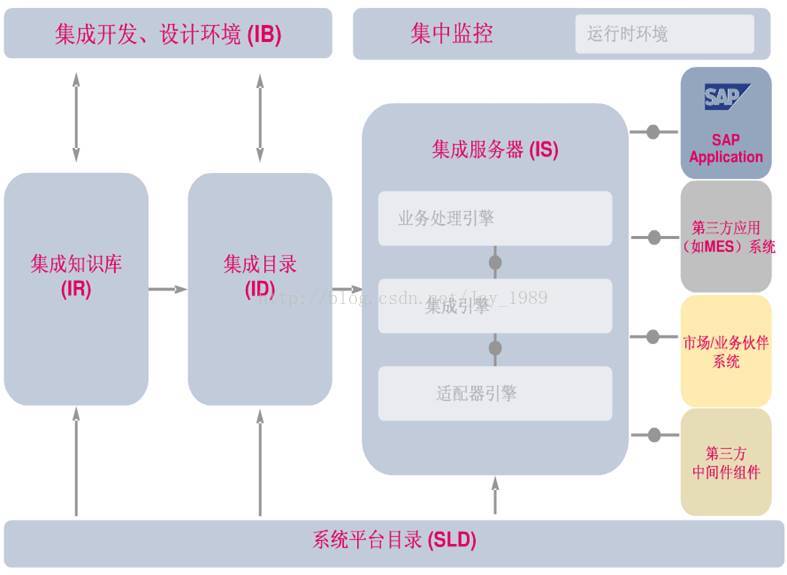

3、PI总体架构

IR:接口和流程定义
ID:流程配置、路游规则配置和映射配置
业务处理引擎负责从ID加载流程配置和规则信息并控制消息的路由、映射和转发
集成引擎实现了消息的路由，映射，和通道转发（到适配器引擎）
适配器引擎实现了与SAP ECC系统，其他系统的连接

4、PI Adapter

RFC
FILE
JDBC
PROXY
IDOC
SOAP
等等

5、SAP PI重点

SLD中开发
IB中的IR和ID的开发
cc-BPM的开发
RWB的监控
IS中的监控和维护
PI的调优(AFW、IE、BPE、Hardware)

6、PI开发SLD

配置SLD，进入System Landscape Directory
  Products: 创建product
  Software Components：创建Software Components
  Technical System：创建技术系统并指定创建的Software Components
  Business System: 根据技术系统创建业务系统

7、PI开发IR

Integration Repository
  Import Software components from SLD
  建DataType：建立需要的数据结构
  创建MessageType
  创建MessageInterface
  创建MessageMapping:将souce和target的数据结构匹配
  创建Interface Mapping

8、PI开发ID

Integration Directory
  创建Party 一般的开发是不需要创建的，用于接口比较
     多，子系统比较多的情况
   Assign business system
   创建 Business Service
   配置Communication Channel
   配置Receiver Determination
   配置Interface Determination
   配置Sender Agreement ：如果是IDOC和HTTP的是可以不用创建
   配置 Receiver Agreement

9、RWB监控

URL：http://<host>:port/rwb
重点：
Message Monitoring
Component Monitoring

10、IS中监控和维护

SXMB_MONI：常规Message监控
SMQ1：Outbound消息堵塞查看
SMQ2：Inbound消息堵塞查看
